IC đệm dòng ULN2803 / TOSHIBA ULN2803APG

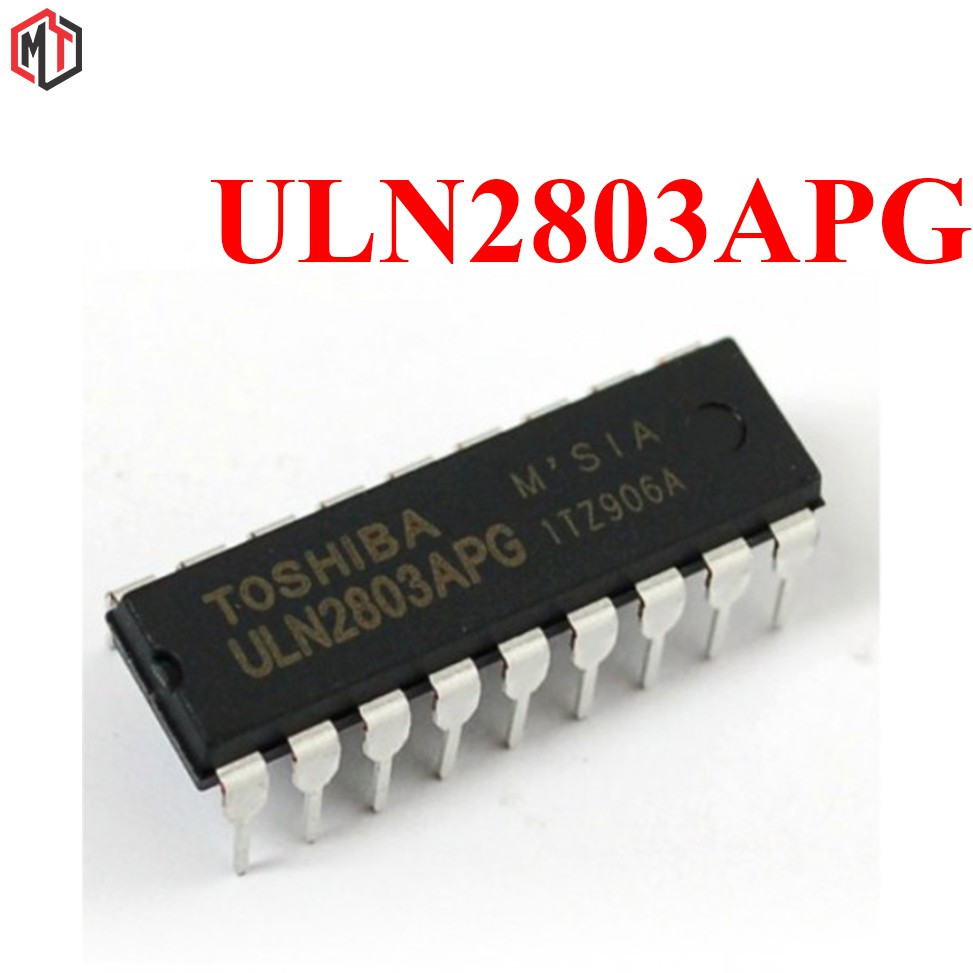

Giới thiệu IC đệm dòng ULN2803 / TOSHIBA ULN2803APG

ULN 2803 là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng đện lớn và điện áp cao, trong đó có chứa 8 cặp transistor NPN ghép darlington cực góp hở với cực phát chung. Mỗi kênh của ULN 2803 có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm ứng, ví dụ như các relay.
ULN 2803 có khả năng điều khiển 8 kênh riêng biệt, có thể nối trực tiếp với vi điều khiển 5V. Bên cạnh đó, mỗi kênh của ULN 2803 có thể chịu được dòng điện lớn trong một khoảng thời gian dài lên tới 500mA với biên độ đỉnh lên tới 600mA.
Ứng dụng của ULN 2803 được sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led,...

Thông số kỹ thuật:
+ Kiểu chân: DIP (18)
+ Hãng SX: Toshiba
+ IC DRIVER DARL 8CH
+ Điện áp ra max: 50V (Vce)
+ Điện áo vào max: 30V (Vin)
+ Dòng điện đầu ra liên tục: Ic = 500mA
+ Dòng điện đầu vào liên tục: IIN = 25mA
+ Công suất tiêu tán trên mỗi cặp darlington: 1W
+ Nhiệt độ làm việc: -55 ~ 150oC

Datasheet IC ULN2803: http://www.alldatasheet.com/datasheet-pdf/pdf/12687/ONSEMI/ULN2803.html
