IC Điều Khiển IGBT Bếp Từ N531 16KB dip-4

Giới thiệu IC Điều Khiển IGBT Bếp Từ N531 16KB dip-4

- IC điều khiển IGBT bếp từ N531 là IC driver 4 chân được tích hợp trong mạch điều khiển của một số loại bếp từ.
- Trong các loại bếp từ sẽ có một khối điều khiển bao gồm 2 cặp transistor đẩy kéo (1 con thuận, 1 con nghịch), 1 transistor khuếch đại đệm, vài con VR phân áp vào cực B cho khối driver hoạt động. Bằng các công nghệ hiện đại ngày nay, tất cả khối điều khiển ấy được tích hợp trong IC N531 16KB.
- Thay vì việc phải thay thế từng linh kiện có trong khối điều khiển vừa đắt đỏ và phức tạp hơn, ta chỉ cần dùng 1 con IC duy nhất là N531 vừa tiết kiệm được thời gian, chi phí lắp đặt mà còn đơn giản trong việc lắp đặt.
- Mặt khác, các sản phẩm bếp từ ngày nay cũng đã tích hợp trong IC N531 chân cắm trong mạch, nên việc thay thế sửa chữa trở lên dễ dàng hơn. Nếu thay thế từng linh kiện nhỏ, tuy bếp hoạt động nhưng sẽ không ổn định.
- Sản phẩm thường được sử dụng trong các mạch điều khiển của các loại bếp từ như: sunhouse, warsun,…

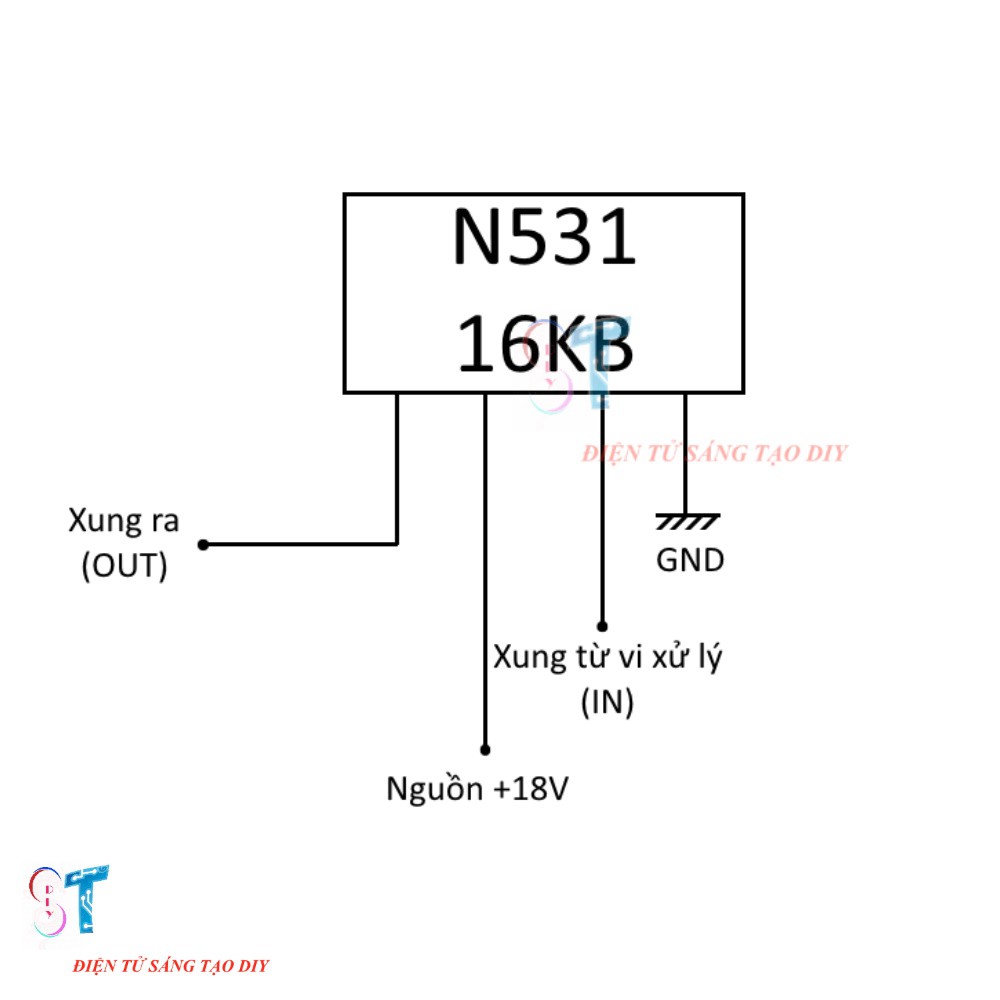

- Chân đấu:
+ Chân 1 là chân xung ra (OUT).
+ Chân 2 là chân nguồn 18v vào để hoạt động (+18v).
+ Chân 3 là chân xung từ ic MCU vi xử lí đi vào (IN).
+ Chân 4 là chân GND.

CHÚ Ý: DO LÀ LINH KIỆN MỚI NÊN SẢN PHẨM CHƯA CÓ THÔNG SỐ TRÊN DATASHEET, KHÁCH HÀNG CÓ THỂ XEM CHI TIẾT HƠN TRÊN YOUTUBE.

Thông số kĩ thuật:

- Mã sản phẩm: IC N531 16KB
- Loại linh kiện: IC điều khiển IGBT
- Kiểu chân: Dip-4 (chân cắm)
- Màu sắc: đen
- Khối lượng: 5g
