Mạch Sạc Và Bảo Vệ Pin 3.2V LifePo4 12.8V 4S 120A

Giới thiệu Mạch Sạc Và Bảo Vệ Pin 3.2V LifePo4 12.8V 4S 120A

Mạch sạc và bảo vệ pin 3.2v lifepo4 12.8v 4s 120a sử dụng 20 Fet kèm tản nhiệt là miếng nhôm, được dán ở 2 mặt, cho xả tức thời max 300A, xả liên tục 120A, hỗ trợ sạc dòng 120A. Điện áp ngắt sạc 3.6V, ngắt xả 2.0V. Mạch phù hợp với thiết bị công suất dưới 1200W.

Sạc và bảo vệ pin sắt 3.2V, 4 cell hoặc bội của 4 (8, 12, 16 cell...) mắc nối tiếp (tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn) tạo thành khối pin 12.8V.

Mạch Sạc Và Bảo Vệ Pin 12.8V 4S 120A được sử dụng chế pack pin 4s từ các pin Pin lithium sắt phosphate, Li-Iron, pin photphat (lithium iron phosphate – LiFePO4) có điện thế 3.2V-3.6V như pin 32650, 32700, 32113…

Chức năng: Sạc cân bằng và bảo vệ cell, bảo vệ quá dòng, ngắn mạch.

Dùng làm mạch bình kích đề xe ô tô, pin lưu trữ cho xe điện, quạt tích điện, pin máy khoan, máy bắt vít, máy cưa, mạch cho khối pin, pin mặt trời, ắc quy khô, pack pin lớn…

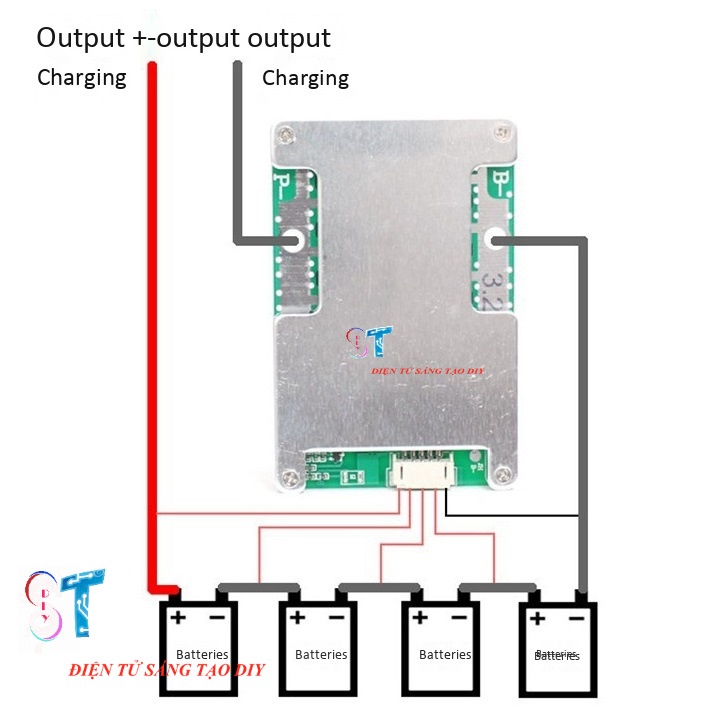

Cách đấu:

- Hàn theo thứ tự từ B- (0V), B1 (3.2V), B2 (6.4V), B3 (9.6V) và B+ (12.8V)

- Các chân P-B+ là ngỏ ra Tải (Sạc). B+ là đầu dương cell cuối cùng

Lưu ý:

- Khi đóng pin cho máy khoan, xe điện… có công suất/dòng tải lớn, cần mạch có dòng xả mạnh (30A, 50A, 100A…) và cell có dòng xả cao (10C, 15C, 20C…)

- Không dùng cell cũ, kém chất lượng

Thông số kỹ thuật:

- Sử dụng sạc: 14.6v - 15v

- Điện thế xả cạn: 2.75V

- Điện thế sạc đầy: 3.65V

- Dòng xả liên tục: 120A max

- Dòng xả tức thời: 300A max

- Sử dụng cho các loại pin như: Pin lithium sắt phosphate (lithium iron phosphate – LiFePO4), pin 32650, 32700, 32113…

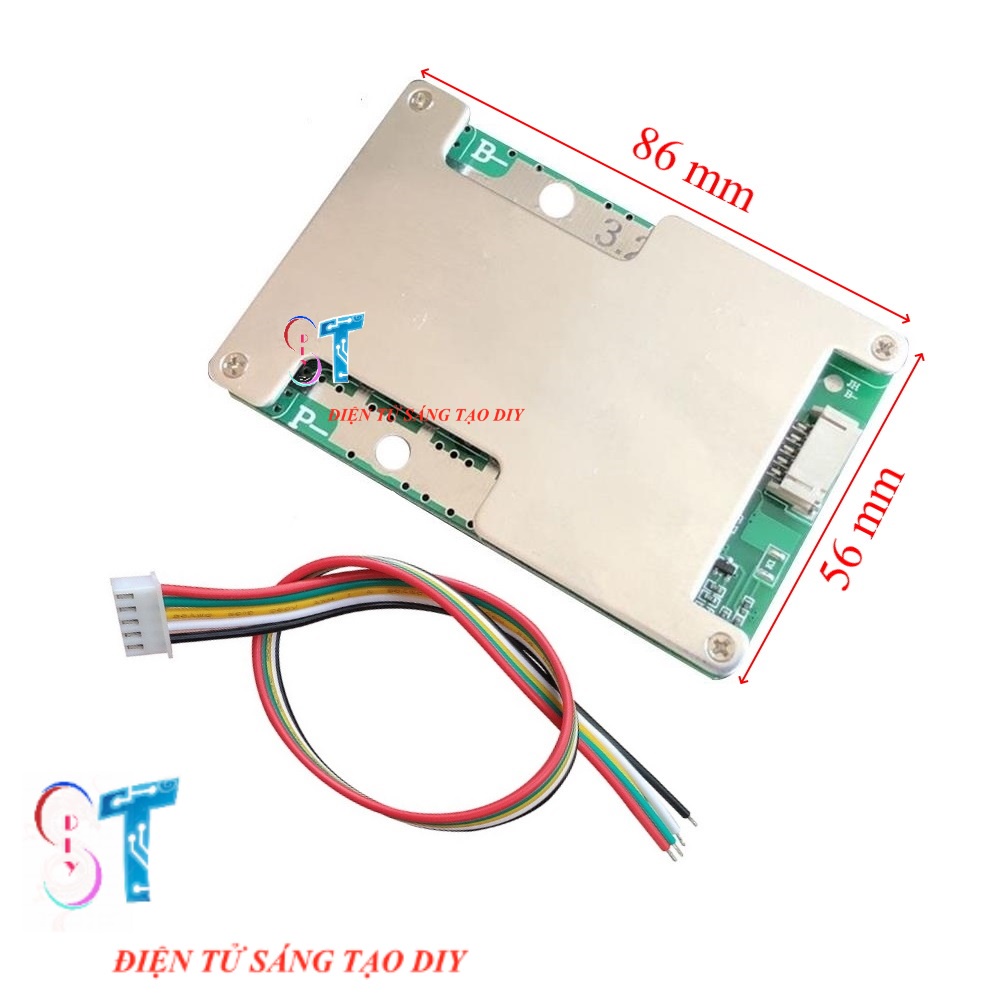

- Kích thước: 86x56 mm

- Màu sắc: xanh
